설치사례 및 효과

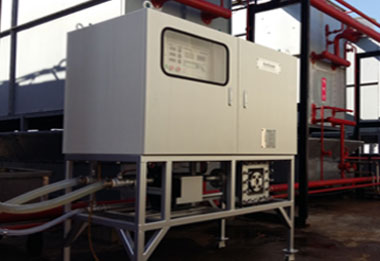

장비가동 REPORT

AEDS-1000

image_not_found

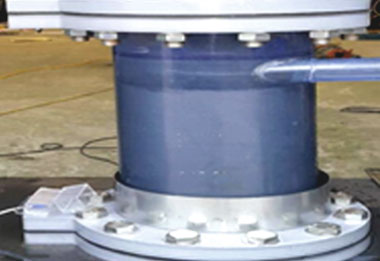

가동 전

image_not_found

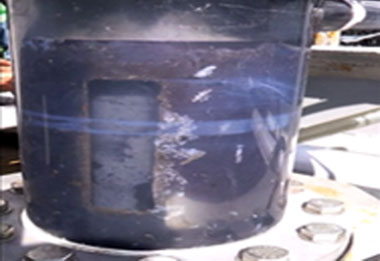

가동 후 – 6시간 경과

image_not_found
업체명 D사(창원공장) 지역 창원
장비 AEDS-1000 TYPE 에바콘
가동일자 2016.05 ~ 가동중 스케일분류 냉매 배관 외부 스케일
점검내용 냉각수 중에 녹아있던 스케일 유발물질이 스케일화 되어 반응기내 극판에 부착

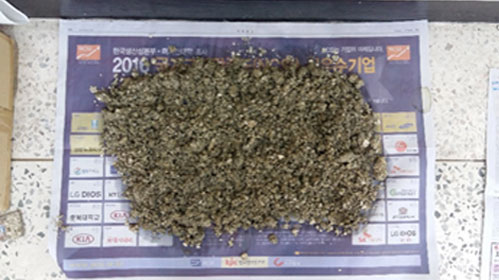

AEDS-1000 가동으로 분리된 스케일

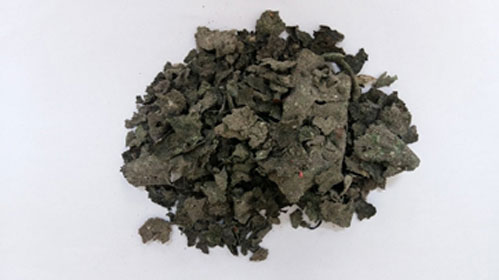

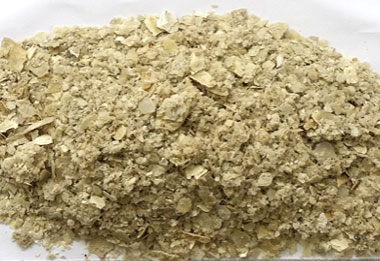

스트레이너에
포집된 스케일

image_not_found

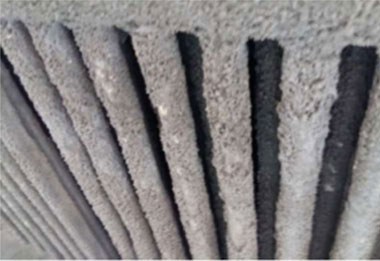

가동 前
냉매 배관에 부착된 스케일

image_not_found

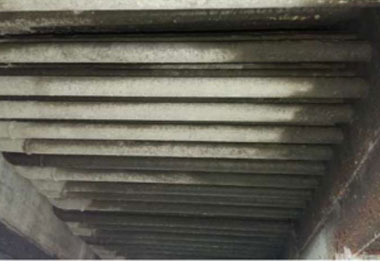

가동 75일 경과
스케일이 제거된 배관

image_not_found
업체명 D사(창원공장) 지역 창원
장비 AEDS-1000 TYPE 에바콘
수거일자 2016.10.14 스케일분류 냉매 배관 외부 스케일
에바콘 수조의 이끼류 제거현상

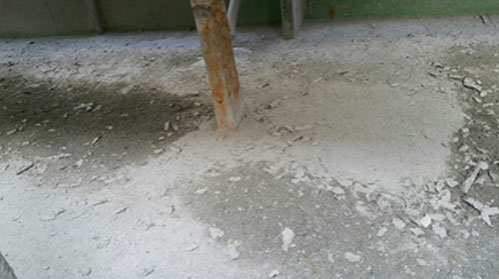

장비가동 에바콘 수조
바닥에 스케일이 떨어짐

image_not_found

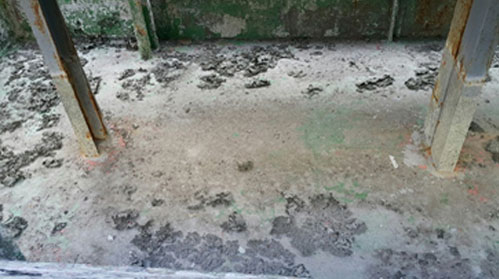

장비 미가동 에바콘 수조
이끼만 존재

image_not_found

장비가동 에바콘 수조
바닥에 떨어진 스케일

image_not_found

장비 미가동 에바콘 수조
이끼만 존재

image_not_found

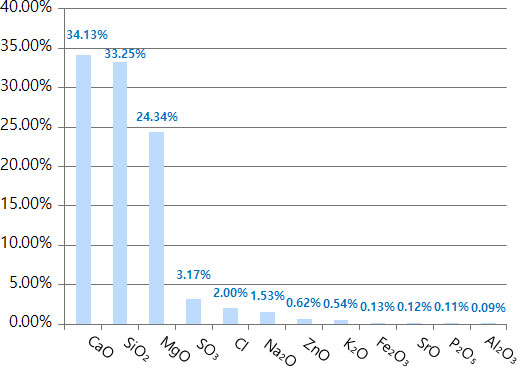

스케일 성분 분석표 01
image_not_found
Sample D사(창원공장) 냉각수 스케일
Comment 300deg/min , for metal
Group [Qual-Quant] Fast-Metal-1
Date 2016-12-23 14:46:16
Analyzing Agency 부경대학교 화학분석센터
CaO 34.13 % ZnO 0.62 %
SiO₂ 33.25 % K₂O 0.54 %
MgO 24.34 % Fe₂O₃ 0.13 %
SO₃ 3.17 % SrO 0.12 %
CI 2.00 % P₂O5 0.11 %
Na₂O 1.53 % Al₂O₃ 0.09 %

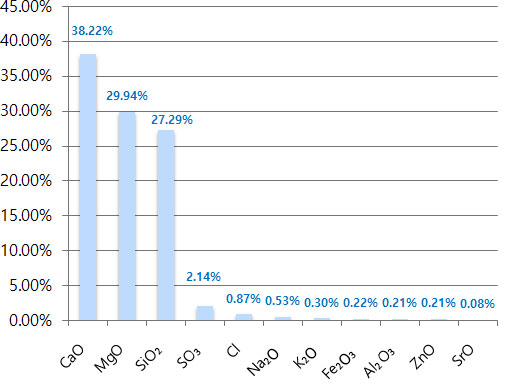

스케일 성분 분석표 02
image_not_found
Sample F사(김제공장) 냉각수 스케일
Comment 300deg/min , for metal
Group [Qual-Quant] Fast-Metal-1
Date 2016-12-23 14:30:25
Analyzing Agency 부경대학교 화학분석센터
CaO 38.2196 % K₂O 0.3003 %
MgO 29.9365 % Fe₂O₃ 0.2175 %
SiO₂ 27.2929 % Al₂O₃ 0.2133 %
SO₃ 2.1371 % ZnO 0.2100 %
CI 0.8665 % SrO 0.0804 %
Na₂O 0.5259 %

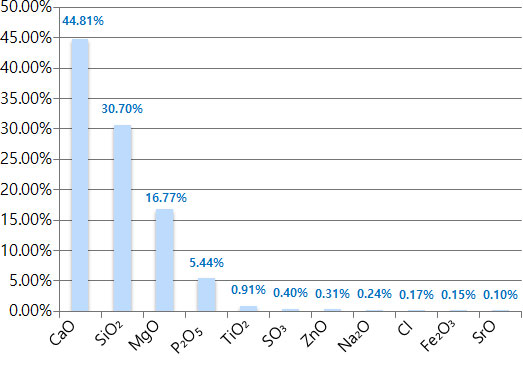

스케일 성분 분석표 03
image_not_found
Sample H사(당진공장) 냉각수 스케일-외부
Comment 300deg/min , for metal
Group [Qual-Quant] Fast-Metal-1
Date 2016-12-23 14:30:25
Analyzing Agency 부경대학교 화학분석센터
CaO 44.8086 % ZnO 0.3090 %
SiO₂ 30.7048 % Na₂O 0.2351 %
MgO 16.7657 % Cl 0.1746 %
P₂O5 5.4399 % Fe₂O₃ 0.1543%
TiO₂ 0.9085 % SrO 0.1025 %
SO₃ 0.3970%

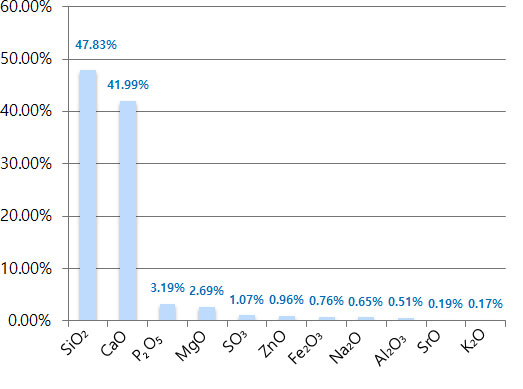

스케일 성분 분석표 04
image_not_found
Sample H사(당진공장) 냉각수 스케일-외부
Comment 300deg/min , for metal
Group [Qual-Quant] Fast-Metal-1
Date 2016-12-23 14:19:16
Analyzing Agency 부경대학교 화학분석센터
SiO₂ 47.8264 % Fe₂O₃ 0.7632 %
CaO 41.9925 % Na₂O 0.6466 %
P₂O5 3.1879 % Al₂O₃ 0.5065 %
MgO 2.6937 % SrO 0.1890 %
SO₃ 1.0653 % k₂O 0.1707 %
ZnO 0.9582 %
