스케일제거 이유
오염도에 따른 동력 소비량

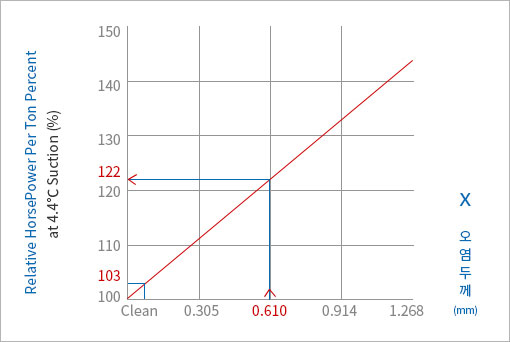

01. 오염도(Scale Thickness)에 따른 압축기 소요동력(Power)증가율 image_not_found
02. 응축기튜브 오염에 따른 압축기 소요동력 변화
동력
(%)
오염계수
(㎡h℃/kcal)
오염두께
(mm)
동력
(%)
오염계수
(㎡h℃/kcal)
오염두께
(mm)
0.0 0.00000 0.000 22.0 0.00040 0.610
3.0 0.00005 0.076 24.2 0.00045 0.671
5.5 0.00010 0.152 27.5 0.00050 0.782
8.8 0.00015 0.244 29.7 0.00055 0.823
11.0 0.00020 0.305 33.0 0.00060 0.914
13.2 0.00025 0.366 35.2 0.00065 0.975
16.5 0.00030 0.457 39.6 0.00070 1.097
18.7 0.00035 0.518 42.9 0.00075 1.189
기대효과

스케일제거로 응축기에서 전열성능이 향상, 응축압력이 저하, 냉동효과의 증가로 COP가 향상되어 압축기 운전에 소요되는 에너지가 절약됨

AEDS-1000설치
응축기 전열성능 향상


응축압력 저하 ( -△P )
( Pc1→Pc2 )
압축기 일 감소 ( -△AW )
{ ( h5-h3 ) → ( h4-h3 ) }
냉동효과 증가 ( +△r )
{ ( h3-h2 ) → ( h3-h1 ) }

COP( r/AW) 증가
15-25% 전력소비량 절감

image_not_found

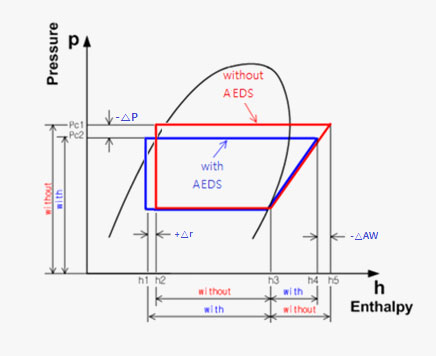

MOLLIER선도를 통한 AEDS-1000의 에너지절약 메커니즘 해석도

기대효과

01절전

02약품불필요

03소재마모없음

04환경보호

05SHUTDOWN
OFF

D사(이천 물류센터) 510RT 규모의 냉동기 세관 후 분석 자료
냉각탑(에바콘) 기준 : 500RT
품목 비용 비고
1. 냉각탑 및 배관청소 약품 200만원/년 청관제, etc
2. 주기적인 물리ㆍ화학적 세관비 800만원/년
3. 압축기 고압 운전으로 소요동력 증가 270만원/년
4. 잦은 오일 교체 300만원/년 오일 탄화
5. 잦은 장비의 수리 10% 냉동기 오바홀
6. 냉동 효과의 감소 10%
7. 생산성 감소   세관을 위한 가동중지
8. 장비의 수명 단축   압축기의 고압 운전
9. 결국은 생산원가의 상승을 초래   압축기의 고압 운전
1,570만원/년

※투자회수기간 : 5,6,7,8,9를 고려하면 2년 내로 예상 (10시간/일, 300일/년 가동기준)
